Link- Guía de Configuración de equipo de Quiosco/LINK Kiosk Hardware Set-up Guide

Vídeo Instructivo:

https://www.youtube.com/watch?v=8emUmWXlSx4

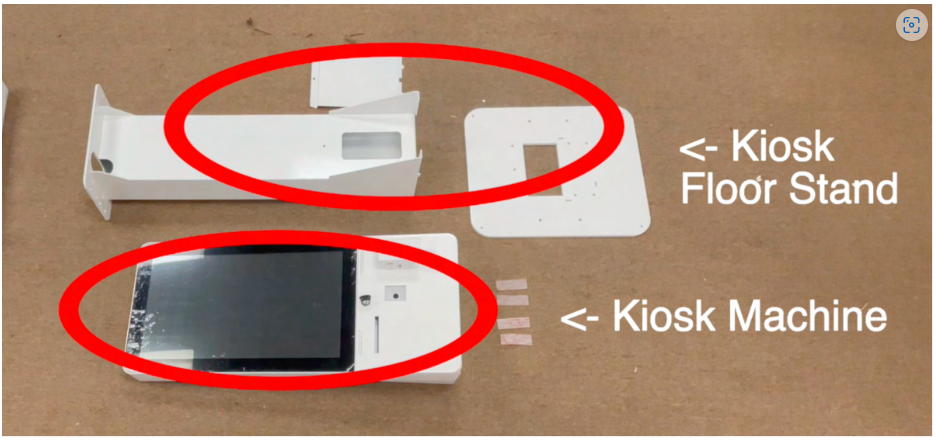

Piezas de Quisco y soporte-stand.

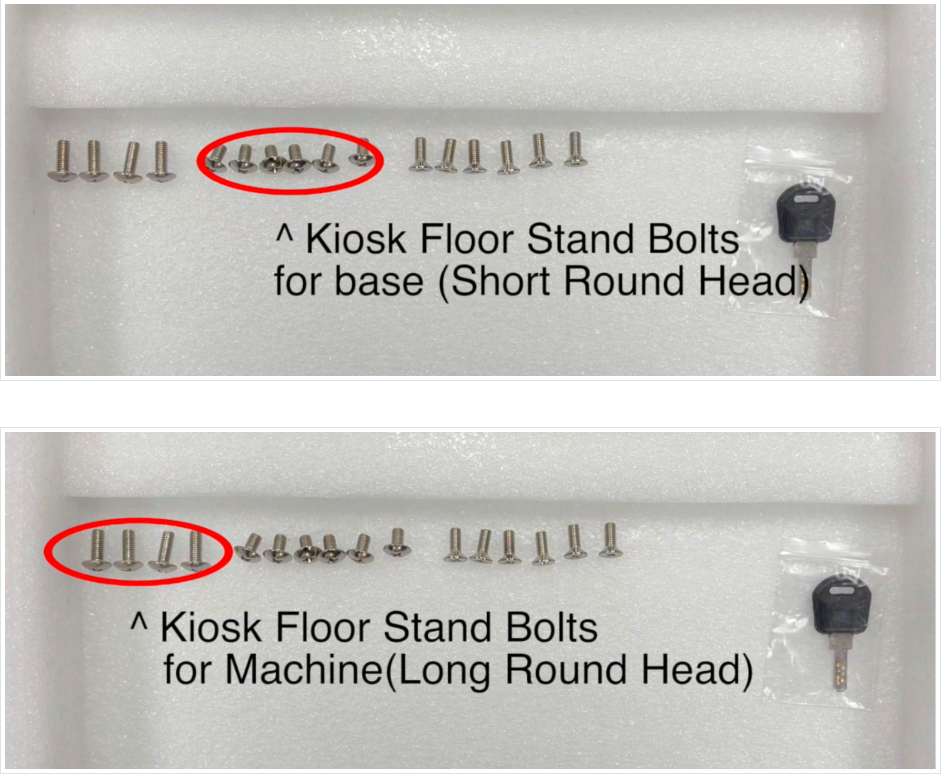

Pernos- Bolts necesarios
Base de soporte de Quiosco- soporte de piso

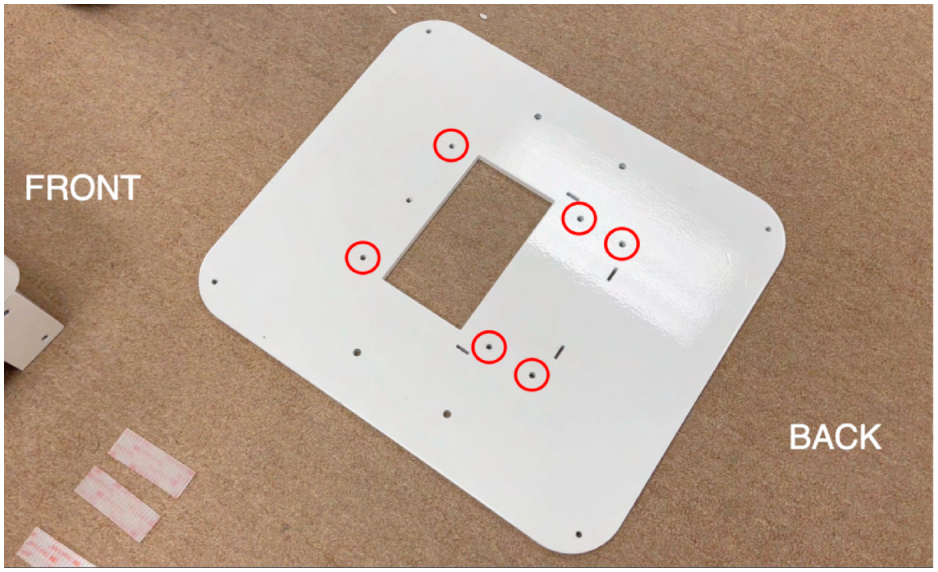

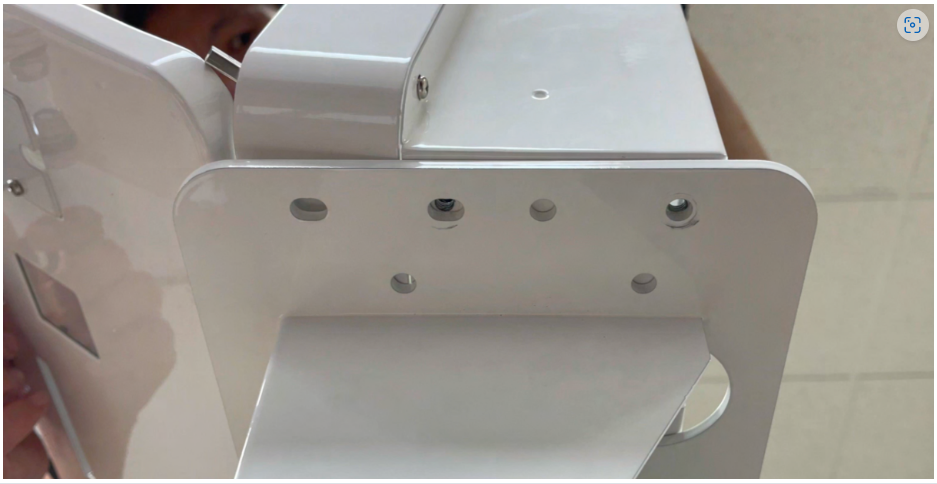

Tenga en cuenta que este es un panel muy pesado, los pernos se atornillan en estos 6 orificios circulares.

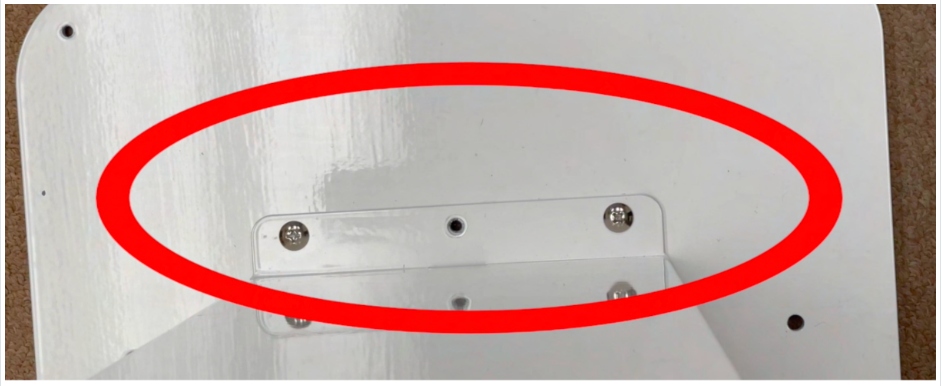

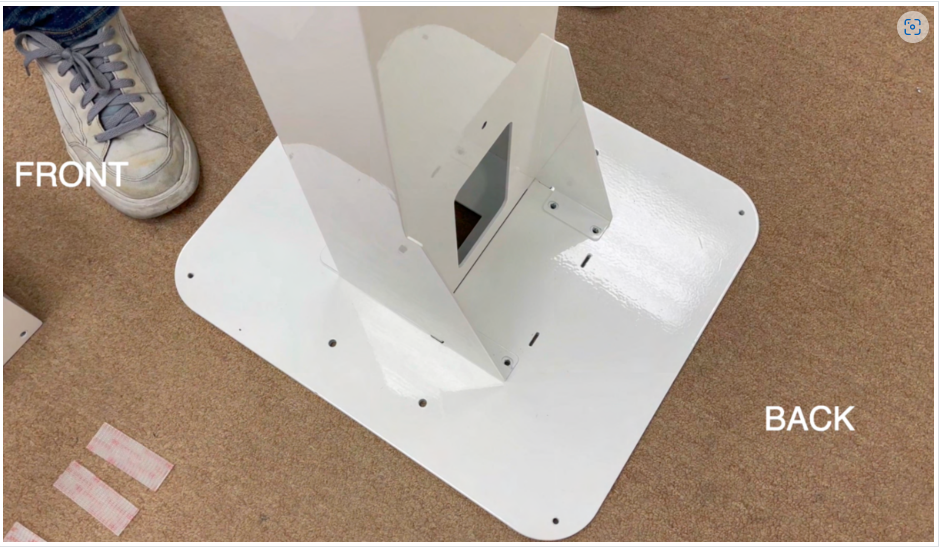

Coloque el Vástago- stem encima de la base, Los orificios en el vástago-stem deben alinear con los orificios del panel.

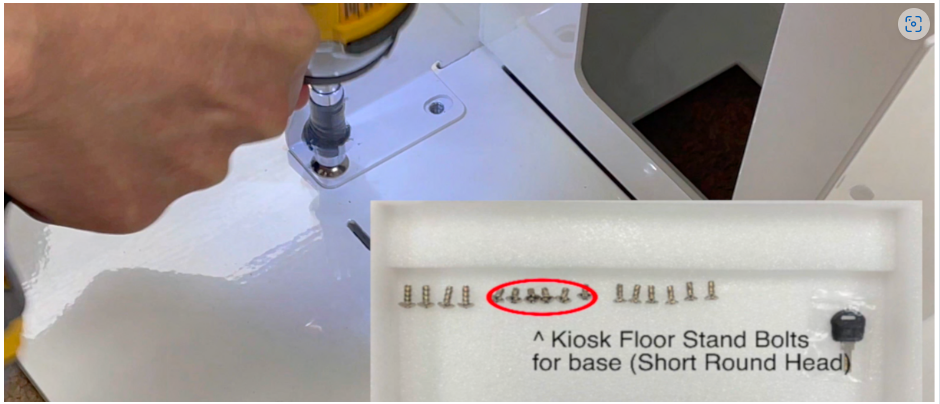

Se utilizarán pernos cortos de cabeza redonda para sujetar. Solo se proporcionarán 6 unidades, por favor asegúrese de atornillar correctamente en los orificios de arriba.

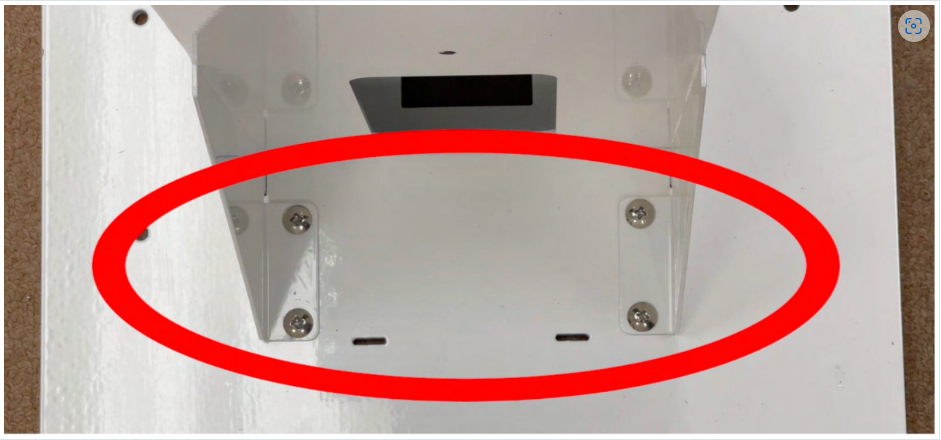

Colocación de pernos-Bolts al frente y atrás.

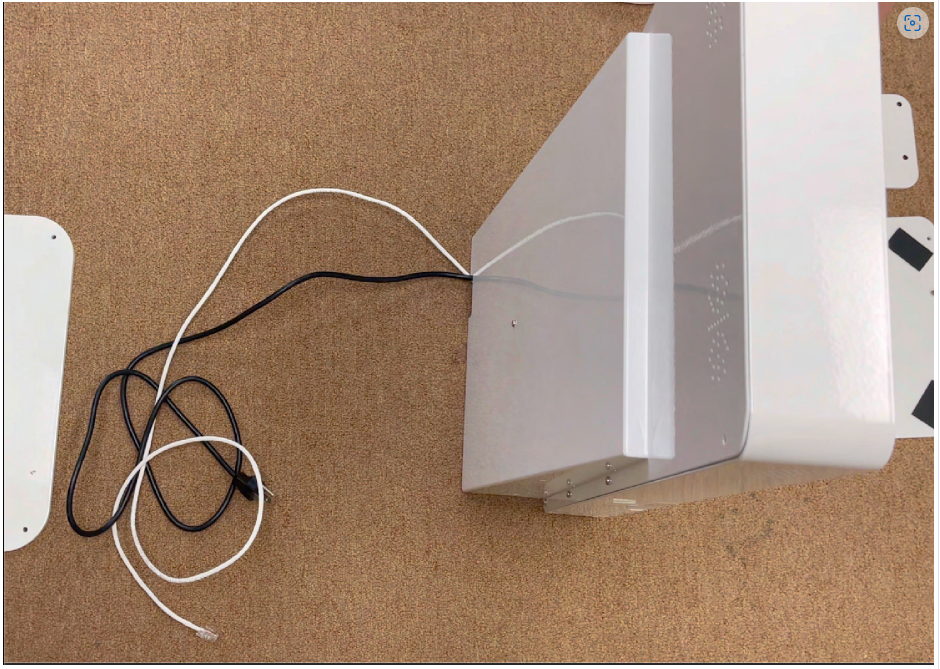

La máquina de Quisco se envía con el cable LAN y el cable de alimentación de poder- Power ya conectados a la máquina.

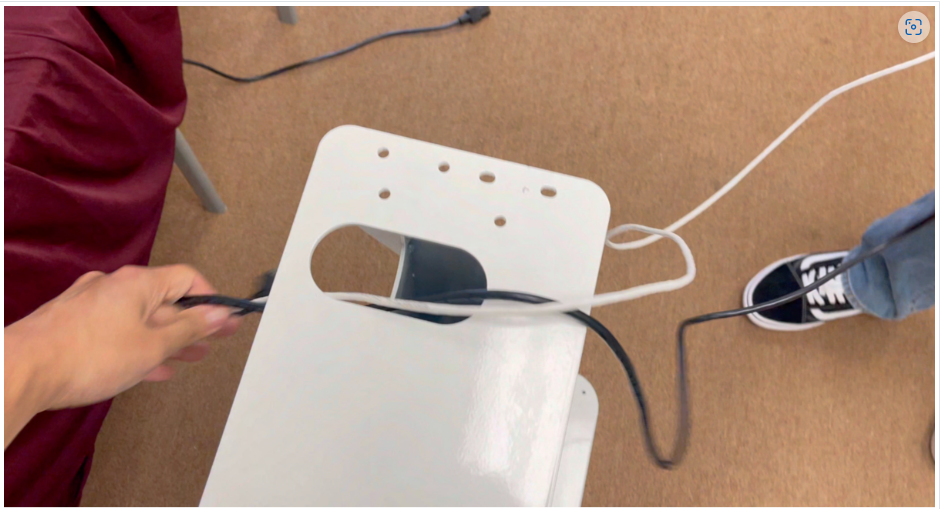

Puede utilizar el orificio para ocultar el cable LAN y el cable de poder si es necesario. También puede atravesar el agujero en la parte inferior del vástago- stem del soporte.
El orificio en el Quiosco y el agujero en la base superior del vástago-stem deben estar alineados.

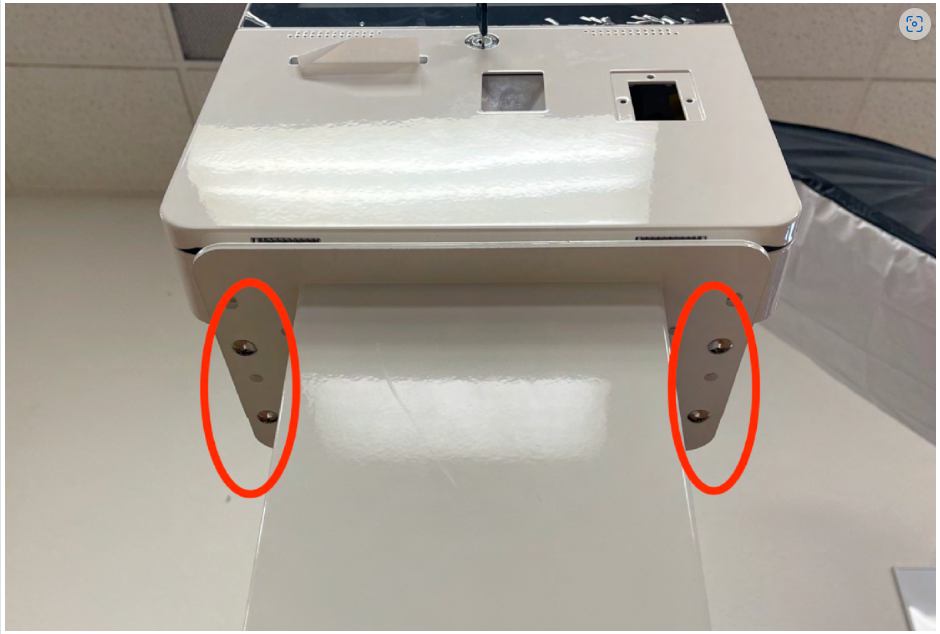

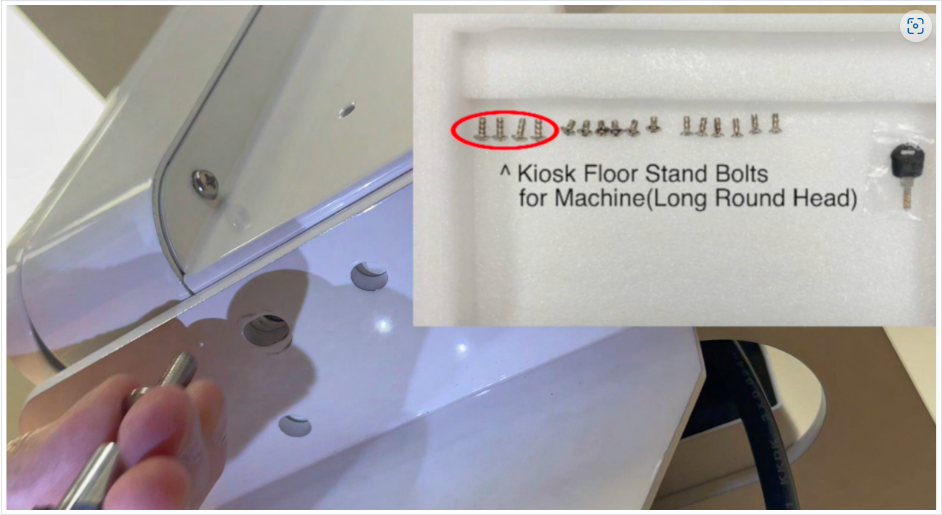

Los 4 pernos- bolts largos y de cabeza redonda deben ser atornillados. (2 en cada lado).
Esto debería ser todo para el montaje de la estructura- structure assembly.

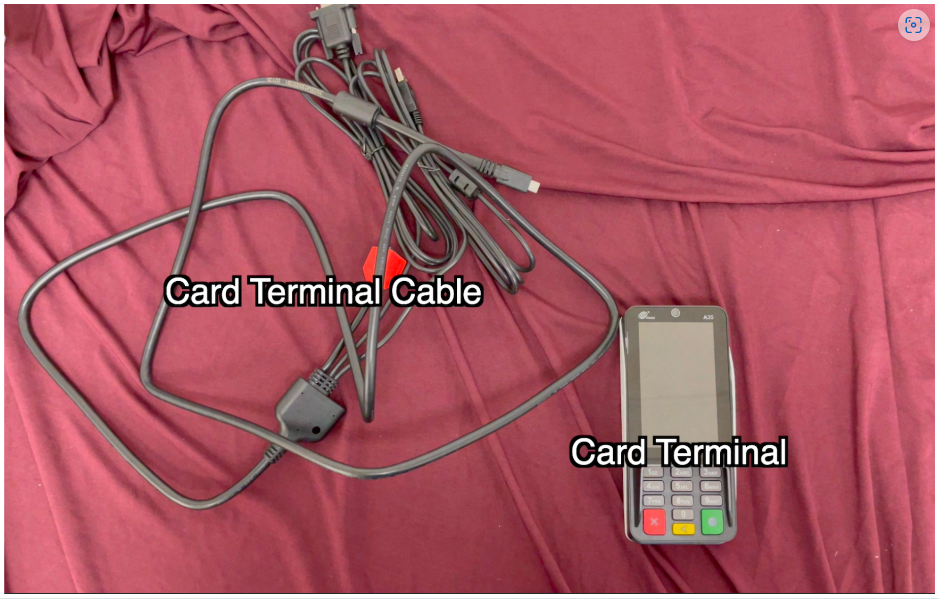

Ensamblaje- Assembly del terminal de Tarjetas-Card Terminal Assembly

El ensamblaje del terminal de tarjeta debe ser el siguiente:

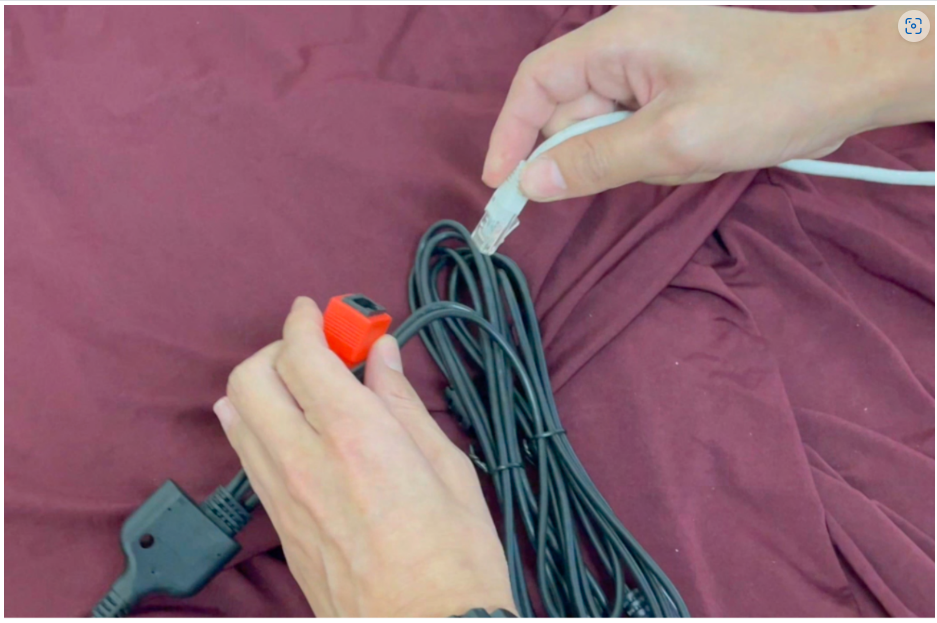

El cable LAN-LAN Cable debe estar conectado a Red y al enrutador-router (los 2 cables LAN deben conectarse individualmente al Quiosco y al Terminal).

13-1. La Alimentación de poder-Power para el terminal de Tarjeta se conectará a través de un cable USB a USB-C. Conéctelo a la fuente de alimentación de USB.

Para conectar el cable de terminal de la tarjeta, por favor abra la caja-case del Quiosco.

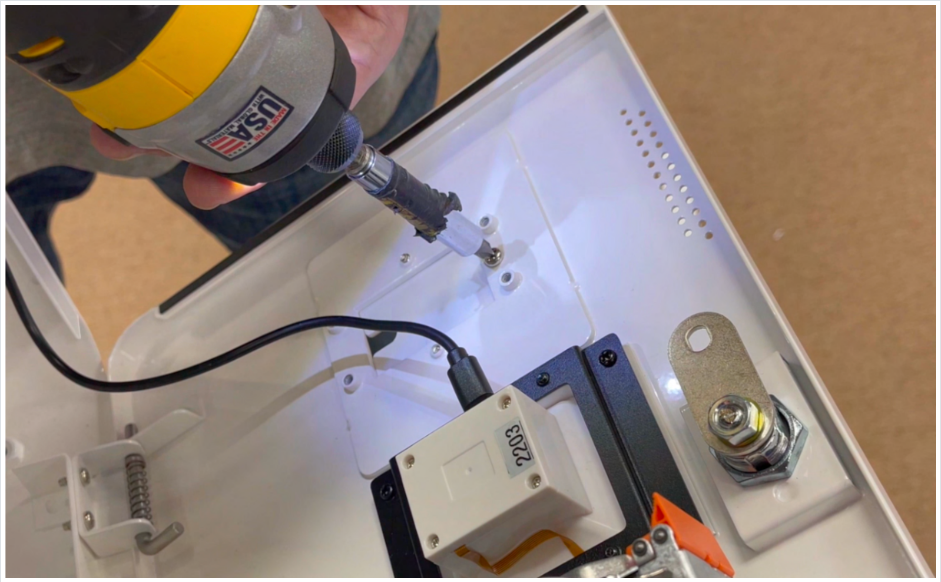

Desenrosque el soporte del teclado PinPad del terminal de la tarjeta. Habrá un perno desde el interior de la caja y otros 2 desde afuera de la caja.
Aquí hay otros 2 tornillos desde afuera.

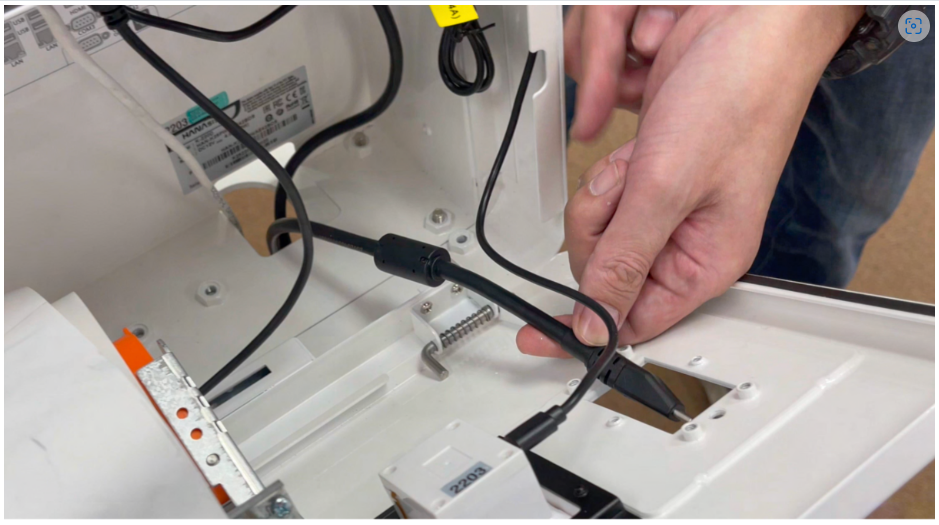

Deje que el cable USB-C se dirija hacia la parte delantera del Quiosco a través del orificio en la parte posterior.

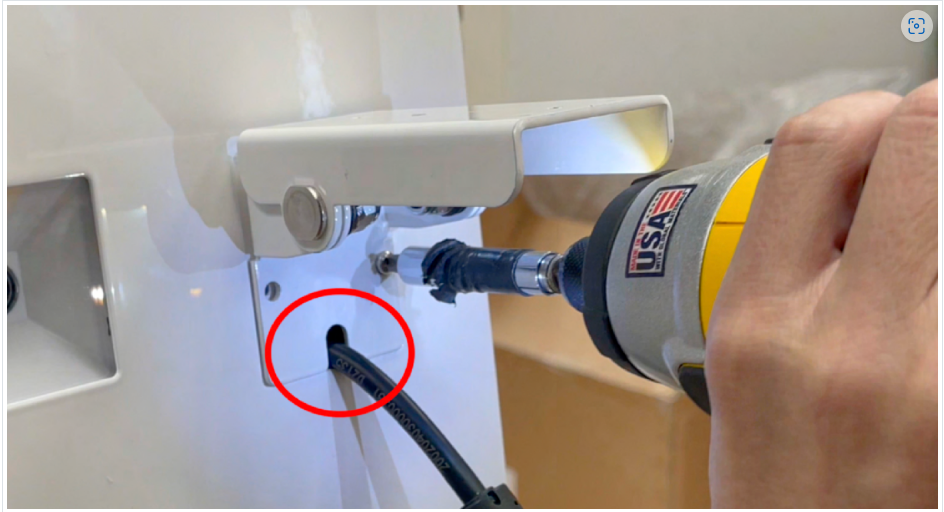

Vuelva a colocar el soporte. Deje que el cable pase por un pequeño espacio en el soporte de montaje.

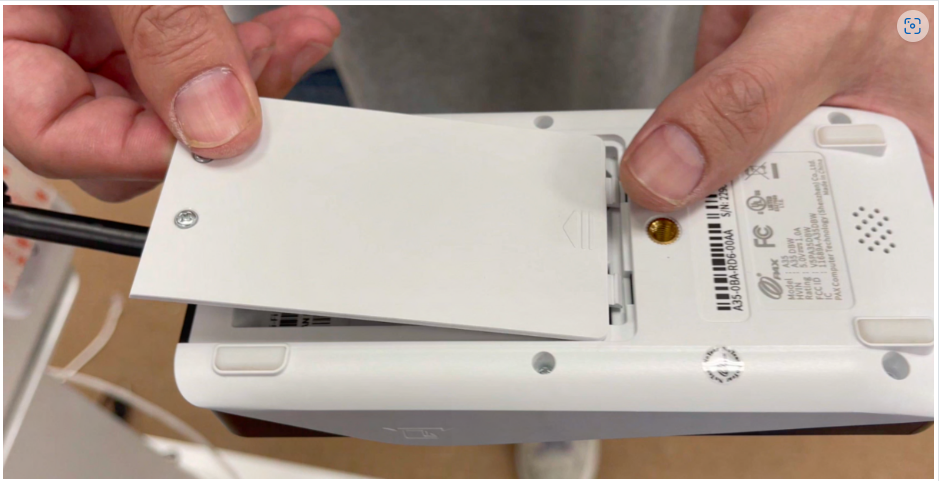

Desenrosque la parte posterior del terminal de la Tarjeta y retire el panel posterior.

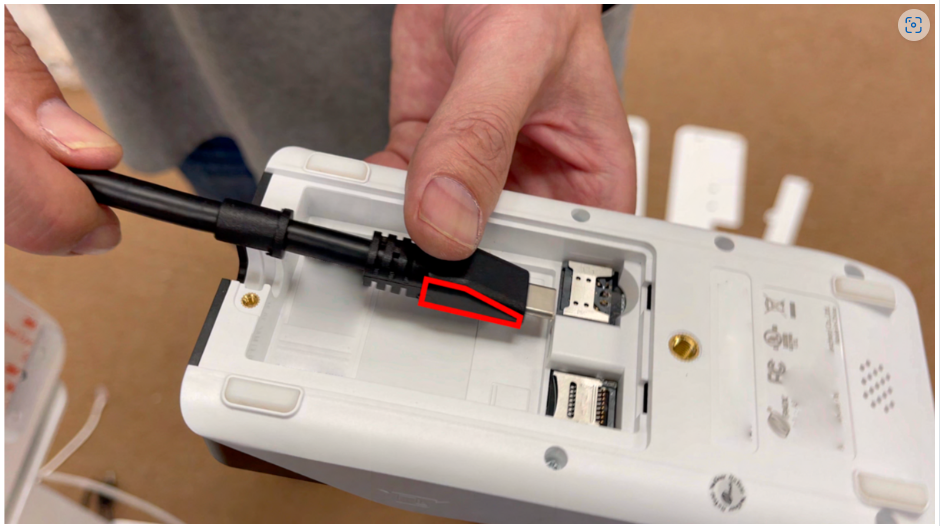

Conecte el cable USB-C al terminal de la Tarjeta. Asegúrese de que la parte acuñada-wedged part vaya hacía arriba.

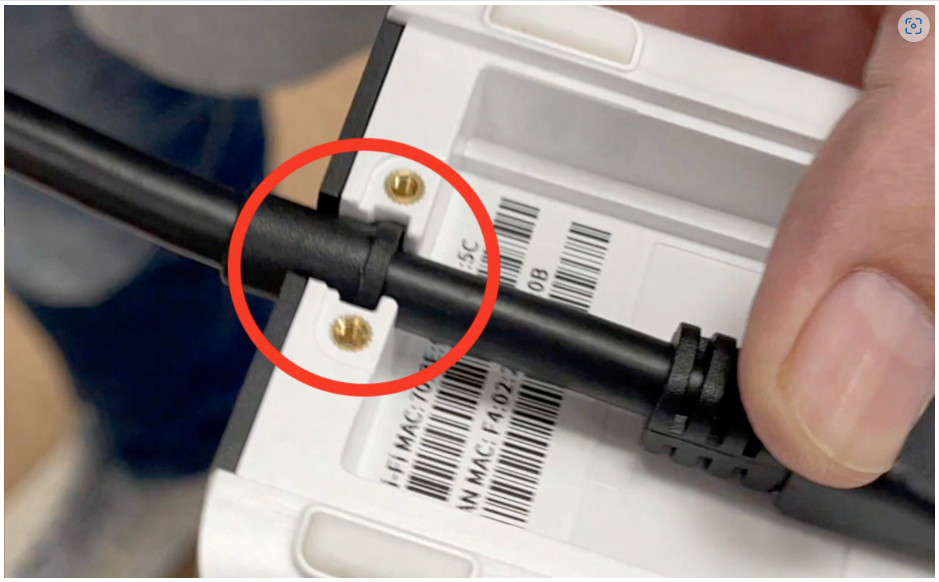

Asegúrese de que la cubierta esté colocada en el lugar correcto.
Por favor, vuelva a atornillar la tapa en su lugar.

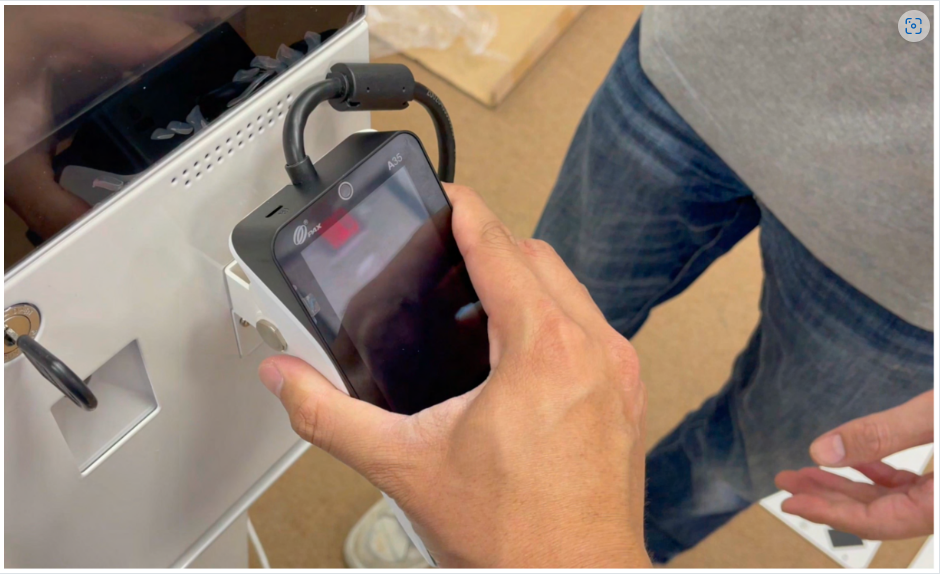

Retiré-Pill la película plástica, y conecté el terminal de la tarjeta en la parte superior.
Ajuste de acuerdo a su necesidad.

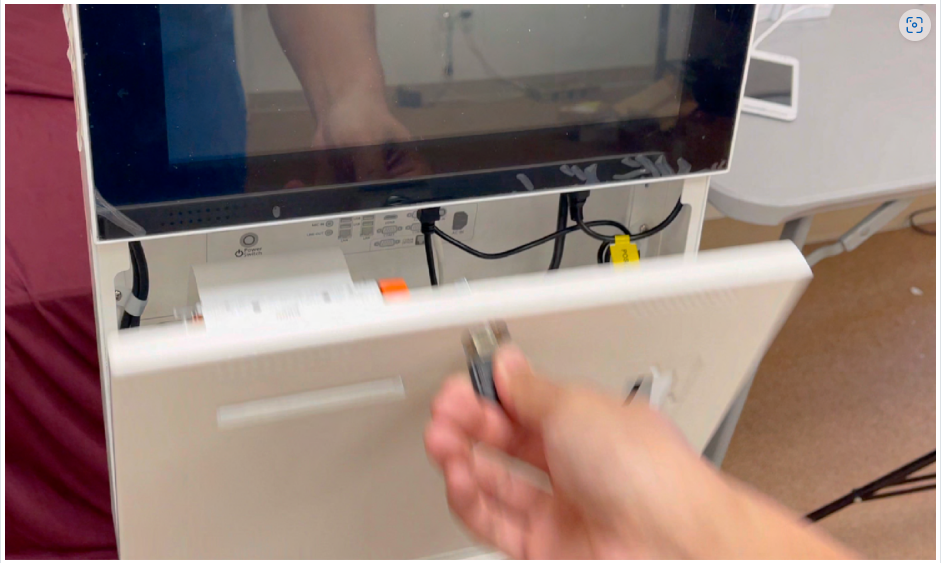

Para encenderlo-To turn on, presione el botón de encendido que viene dentro de la caja-case en la esquina frontal izquierda- left front corner.
